CBL-090 青铜卷制轴承

解构特性与用途

CBL-090 青铜卷制轴承,以锡青铜合金CuSn8为材料,表面轧制菱形油穴,起储存油脂作用,它具有良好的疲劳强度和承载能力、耐腐蚀、抗磨损。广泛运用于农业机械、建筑机械、工程机械等高载低速场合。

材料特性

● 节约大量铜材、节省车制铜套工时:
● 与车制轴套、滚动轴承相比其重量轻、成本低;
● 可在摩擦面加工出各种有穴、有坑、储存一定油脂,延长加油的时间是铜套的5倍;
● 极高的承载能力,特别是适用于粗糙的摩擦面;

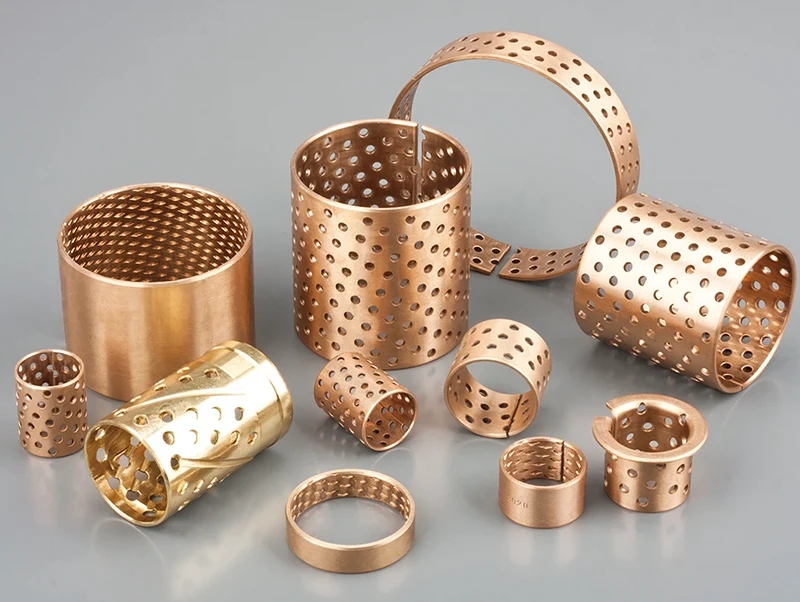

可供产品:直套、止推垫片、翻边衬套、轴瓦、滑板、钢套组合件。

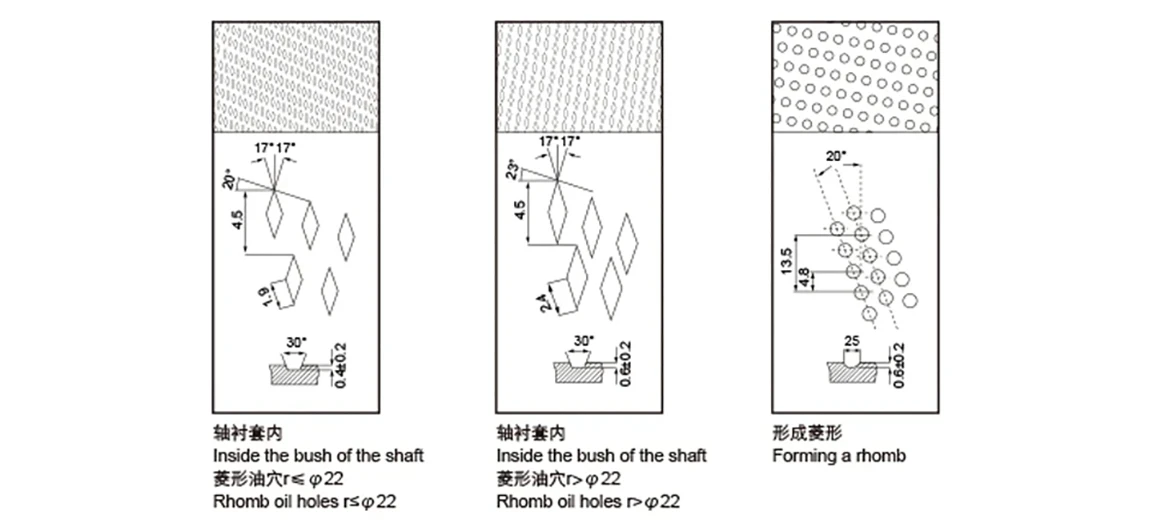

材料结构

CBL-090采用高密度青铜卷制成形或球形油袋、油穴特殊合成内部表面以减少磨损延长使用时间并且很好的做到防腐功能。

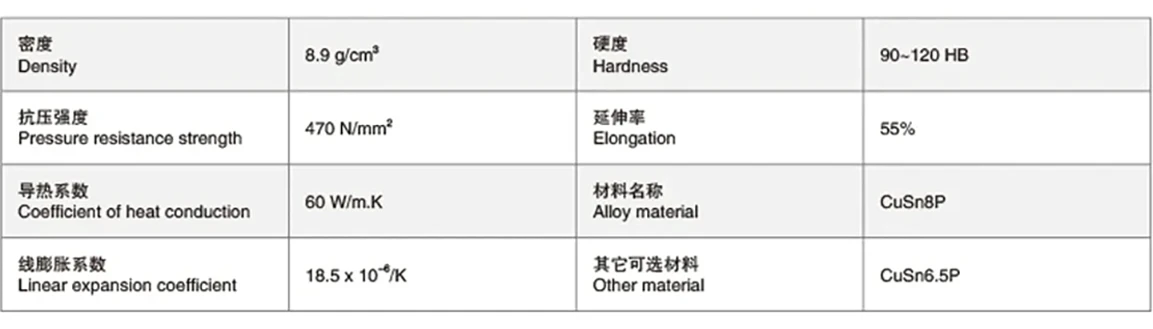

技术参数

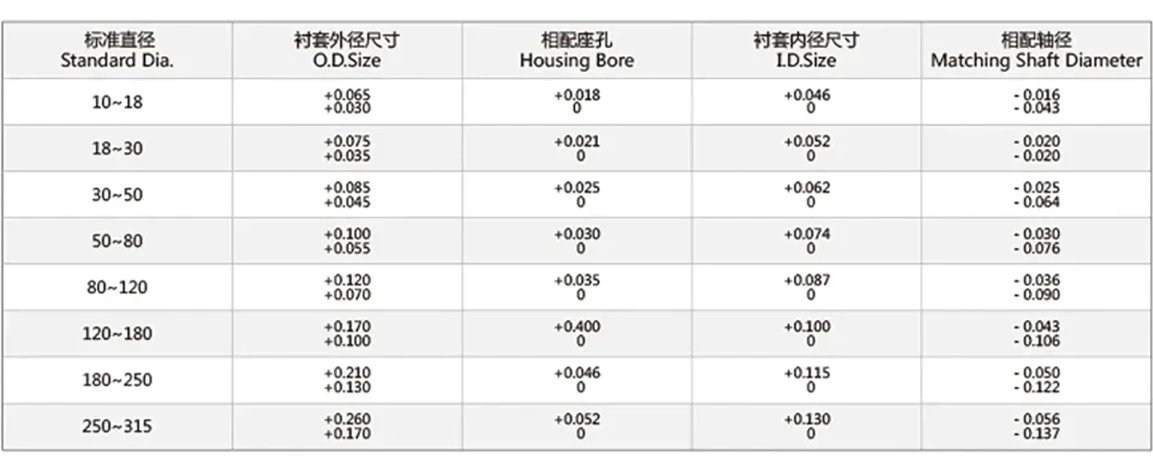

标准衬套公差

CBL-090 技术参数

技术参数

参数

CBL-090
青铜卷制轴套

CBL-091
青铜卷制轴套

CBL-092
青铜布孔轴套

CBL-094
青铜布孔轴套
带密封圈

CBL-09G
青铜嵌石墨卷制轴套

密度

8.9g/cm³

8.4g/cm³

8.9g/cm³

8.9g/cm³

8.3g/cm³

抗压强度

470N/mm²

440N/mm²

470N/mm²

470N/mm²

470N/mm²

导热系数

60W/m.k

71W/m.k

60W/m.k

60W/m.k

58W/m.k

线膨胀系数

18.5×10-6/K

119.2×10-6/K

18.5×10-6/K

18.5×10-6/K

18.5×10-6/K

硬度

90~120 HB

80~110 HB

90~120 HB

90~120 HB

90~120 HB

延伸率

55%

30%

55%

55%

55%

材料名称

CuSn8P

CuZn31Si

CuSn8P

CuSn8P

CuSn8P

其它可选材料

CuSn6.5P



CuSn6.5P

CuSn6.5P

CuSn6.5P
