自润滑和免维护滑动轴承

产品介绍

产品应用

CBL-800双金属复合轴承以优质低碳钢为基体,表面烧结具有低摩擦特性的铜合金(CuPb10Sn10、CuPb6Sn6Zn3、CuPb24Sn4、CuPb30、AlSn20Cu、CuSn8Ni)作为轴承的耐磨层,铜合金表面可以根据使用工况需要加工出各种类型的油槽、油孔、油穴等,以适合于无法持续加油或者难以加油的场合。材料通过二次烧结二次挤压可以得到很好的接合强度和最佳的承载能力。

工程机械:底盘行走机构支重轮轴套、拖带轮轴套、张紧轮轴套;

汽车行业:平衡轴衬套、钢板销衬套、转向节主肖轴套、连杆轴套、气门摇臂轴套、凸轮轴轴套、差速器轴套、变速箱轴套、内燃机主轴瓦、止推垫片;

以及柱塞泵侧片,齿轮泵侧片等。

壁厚公差

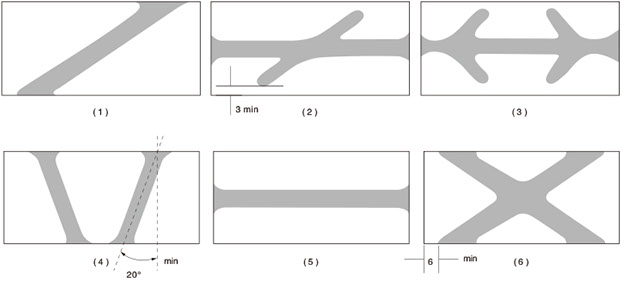

油槽形式

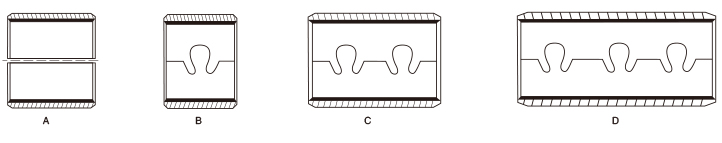

搭扣形式

产品画册下载

CBL-800 技术参数

技术参数

参数

CuPb30

AlSn20Cu

CuPb10Sn10

+Graphite

材料型号

CuPb10Sn10/ CuSn6Zn6Pb3

CuPb24Sn4

合金层硬度

70~100HB

60~90HB

45~70HB

30~45HB

30~40HB

最大荷载

65N/mm²

90N/mm²

38N/mm²

25N/mm²

30N/mm²

“蓝宝石”疲劳级

125

115

105

105

磨擦系数(油)

0.06~0.14

<0.08

0.06~0.16

0.08~0.16

0.08~0.17

允许PV值 (脂)

2.8N/mm².M/s

2.8N/mm².M/s

2.8N/mm².M/s

2.5N/mm².M/s

允许PV值(油)

10N/mm².M/s

10N/mm².M/s

10N/mm²2.M/s

8N/mm².M/s

6N/mm².M/s

最高使用温度

260℃

200℃

200℃

170℃

150℃

最高静承载压力

150N/mm²

90N/mm²

130N/mm²

120N/mm²

100N/mm²

最高速度(油)

5m/s

5m/s

10m/s

15m/s

25m/s

对磨轴硬度

53 HRC

53 HRC

50 HRC

270 HB

250 HB

拉伸强度

150N/mm²

185N/mm²

150N/mm²

200N/mm²

200N/mm²

双金属轴套

双金属轴套

双金属轴套

双金属轴套

双金属轴套

CBL-800

CBL-801

CBL-802

CBL-803

CBL-08G
